Arazinin Dijital Ölçümü — Ortofoto, DSM, Hacim
RTK konumlandırmalı drone uçuşlarından üretilen nokta bulutu ve yüzey modelleri; kazı-dolgu dengesi, stok hacmi ve yükseklik profili analizlerini saatler içinde tamamlar. Geleneksel teodolit çalışmasının haftalar süren işi birkaç saate iner.

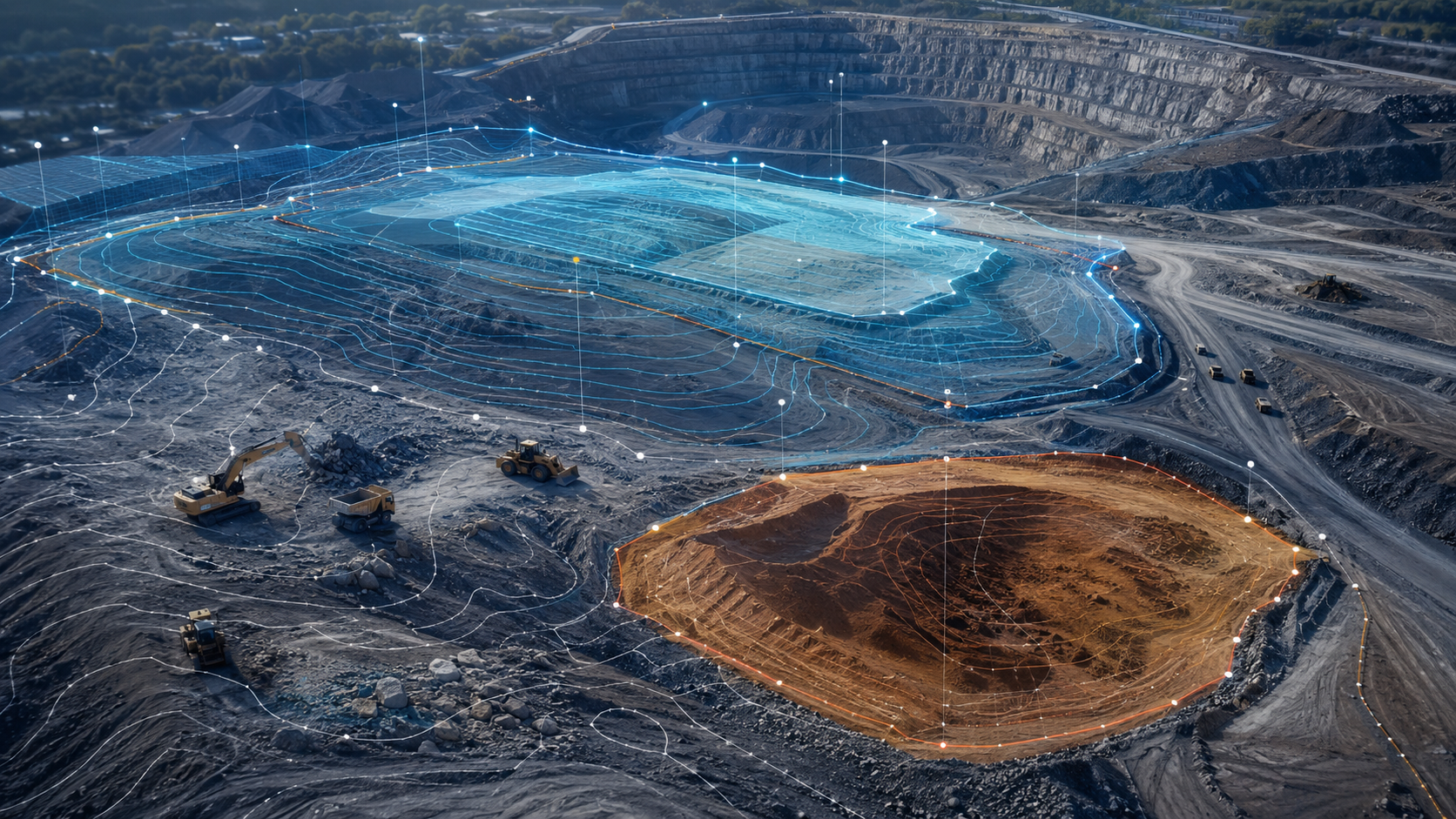

TOPOĞRAFYA · DSM + HACİMSahadaki Arazi Nasıl Ölçülür?
- 01 / 04
Uçuş & GCP
RTK entegreli drone, zemine yerleştirilen GCP noktalarıyla kalibre edilerek planlı grid güzergahta uçar.
- 02 / 04
Nokta Bulutu Üretimi
Örtüşen fotoğraflar fotogrametri yazılımıyla işlenir; milyonlarca 3B veri noktasından oluşan yoğun nokta bulutu elde edilir.
- 03 / 04
Yüzey Modeli (DSM/DTM)
Nokta bulutundan sayısal yüzey modeli ve zemin modeli türetilir; grid çözünürlüğü ihtiyaca göre ayarlanır.
- 04 / 04
Analiz & Raporlama
Hacim, kazı-dolgu, eğim ve kontur çizgileri hesaplanır; teknik rapor ve varsa tescil dosyası üretilir.
Hangi Çıktılar Üretilir?
Tüm çıktılar standart CAD / GIS yazılımlarıyla uyumlu formatlarda teslim edilir.
Ortofoto Üretimi
Geometrik olarak düzeltilmiş, gerçek ölçekli hava fotoğrafı mozaiği.
- +2 cm – 5 cm GSD çözünürlük
- +Renk dengeleme ve mozaikleme
- +GeoTIFF / ECW formatı
- +Sayısal arşiv ve tarihli güncelleme
DSM ve DTM
Yüzey (yapı/bitki dahil) ve zemin (soyulmuş arazi) modelleri.
- +Grid çözünürlüğü seçilebilir (1-10 cm)
- +Kontur (eş yükselti eğrisi) çıkarma
- +ASCII Grid / GeoTIFF / LAS
- +Hidrolojik akış analizi desteği
Nokta Bulutu
Ham ve sınıflandırılmış 3B nokta verisi; zemin, bina, bitki ayrımı.
- +LAS / LAZ formatı
- +Yoğunluk: 50-500 puan/m²
- +Sınıflandırma: zemin, bina, ağaç, gürültü
- +LiDAR geçişli projelerle birleştirilebilir
Kazı-Dolgu (Cut-Fill) Analizi
İki model arasındaki hacim farkının otomatik hesabı.
- +Net kazı ve net dolgu hacmi
- +Fark haritası görselleştirmesi
- +Malzeme denge tablosu
- +Şantiye ilerleme karşılaştırması
Stok Hacmi
Ocak, maden, tersane veya lojistik sahasındaki malzeme yığınlarının hacim ölçümü.
- +Referans düzlemi bazlı hesap
- +Bulk density dönüşümü (ton/m³)
- +Periyodik raporlama
- +Standart hata tahmini
Teknik Rapor & Tescil
Proje çıktılarını resmi raporlara ve gerektiğinde tescil dosyasına dönüştürme.
- +Yatay / dikey doğruluk sertifikası
- +GCP koordinat tablosu
- +Harita mühendisliği tescil formatı
- +PDF ve dijital imza desteği
Nerede Kullanılır?
Şantiye Hacim Takibi
İlk gün temel topoğrafyası, her ay kazı-dolgu farkı. Hafriyat kontratı kontrolü ve zemin sertifikasyonu.
Stok ve Üretim Ölçümü
Aylık periyodik drone uçuşuyla stok yığını hacim değişimi ve birikmeli üretim hesabı.
Arazi Envanteri
Yeni proje alanı için ayrıntılı topoğrafik harita, eğim analizi ve altyapı güzergah değerlendirmesi.
